VHF nouvelle génération
•Boîtier aux lignes harmonieuses et fonctionnelles spécialement étudié pour s intégrer facilement aux tableaux de bord.
•Large écran LCD avec rétro-éclairage de couleur orange pour visualiser d’un seul coup d’oeil toutes les informations.
•Sélecteur de canaux par vernier rotatif de grand diamètre et larges touches rétro-éclairées pour une utilisation facile et précise même dans des conditions difficiles (mer agitée, manoeuvres, etc...). Contrôleur d’Appel Sélectif Numérique (ASN)
•Si vous désirez vous équiper d un dispositif d alerte en cas de situation de détresse, ou plus simplement d un moyen de communication privé bateau/bateau performant, le boîtier DS-100 est le complément idéal de l’IC-M503E.
•Ce module optionnel permet d’utiliser la VHF avec le système de détresse Européen ASN (Appel Sélectif Numérique).
•Les caractéristiques principales du DS-100 sont entre autres :
mémorisation des appels reçus en cas d’indisponibilité, préenregistrement de 70 numéros MMSI, connexion à tous récepteurs GPS (NMEA-183) permettant la transmission automatique en cas d’urgence de la position en longitude et latitude du bateau.
Etanchéité IP-x7*
•Conçue pour être utilisée par tous les temps, (niveau d’étanchéité IP-x7 ou JIS7 : 30 mn à 1 mètre), à l’exclusion des câbles et des connecteurs).
Télécommande au micro VHF équipée d’origine d un microphone conçu pour usage en milieu marin avec touches de fonctions déportées (puissance et sélection des canaux).
Fonction INTERCOM : système “commandmic”

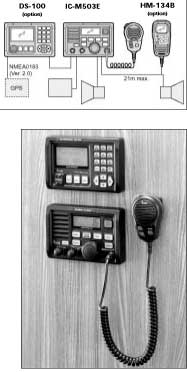

•Microphone étanche HM-134B (option), permettant de disposer d’une deuxième station à distance du poste principal (jusqu’à 21 mètres avec plusieurs câbles optionnels OPC- 999). Ce microphone autonome, intègre un écran LCD, un haut-parleur et des touches déportées.
Et plus encore...
•Double et triple veille (quadruple veille avec module DS-100!) : surveiller le canal 16 et / ou le canal préférentiel en veille tout en utilisant un autre canal. Le module DS-100, permet de surveiller même en émission le canal de détresse (récepteur canal 70 indépendant).
•22 canaux privés programmables.
•Système de balayage simple et rapide.
•Cryptage possible des communications avec ajout des platines de cryptage UT-98 ou UT-112.
•Option ATIS pour la navigation fluviale.
•Version avec combiné disponible.
VHF MARINE COMPATIBLE ASN CLASSE D
IC - M503E
30 minutes 1 m
Un concentré de simplicité et de perfection !
*Face avant seulement

CARACTERISTIQUES GENERALES
• Bande de fréquences
: Tx 156,025–157,425 MHz
Rx 156,300–162,025 MHz
• Mode : 16K0G3E (FM)
• Alimentation : 13,8 V
• Consommation (à 13,8 V) :
Emission 5 A (à 25 W)
Réception 1,5 A
(max audio)
• Température d’utilisation: -20°C à +60°C
• Connecteur d’antenne : SO-239 (50 Ω)
• Dimensions : 165(L)×110(H)×84,4(P) mm
(proj. non incl.)
• Poids : 1,13 kg

EMISSION
• Puissance de sortie : 25 W ou 1 W (à 13,8 V)
• Type de modulation : modulation de phase par
variation de réactance
• Emissions parasites : 0,25 µW
• Modulation résiduelle : 40 dB
• Puis. du canal adjacent : 70 dB

RECEPTION
• Réception : Double conversion
superhétérodyne
• Fréquence intermédiaire : 1ère 21,7 MHz
2ème 450 kHz
• Sensibilité : -10 dBµ typiques à 20 dB SINAD
• Sensibilité du Squelch : -10 dBµ
• Sélectivité fréquence : 70 dB
• Réjec. fréquence image : 70 dB
• Puissance BF sortie : 68 dB
• Impédance sortie audio : 2 W
typiques (10% de distortion sur
charge 4 Ω)

DS-100 TERMINAL ASN CLASSE D (DSC)
• Fréquence de réception : 156,525 MHz (Ch 70)
• Mode : 16K0G2B
• Alimentation : 13,8 V
• Température d’utilisation : -20°C à +60°C
• Connecteur d’antenne : SO-239 (50 Ω)
• Dimensions : 165(L)×110(H)×78(P) mm
(projections non incluses)
• Poids (approx.) : 1 kg
• Sensibilité : -10 dBµ typiques
• Sélect.du canal adj. : 70 dBµ
• Réponse parasite : 70 dBµ
• Intermodulation : 68 dBµ

ACCESSOIRES
HM-134B MICROPHONE “COMMANDMIC”
STATION DEPORTEE.
Dimensions : 63,5(L)×125(H)×31,4(P) mm
Poid : 150 g.
OPC-999 CABLE RALLONGE de 6 m pour HM-134B.
MB-75 KIT DE MONTAGE
Permet de fixer l’IC-M503E ou le DS-100 en position
verticale sur le tableau de bord.
UT-98 PLATINE DE CRYPTAGE 128 CODES
Permet des communications confidentielles en codant
le signal de la voix. Plus de 128 codes sont
disponibles. Cette platine n’est pas compatible avec
l’UT-112 (utilisation soumise à autorisation).
UT-112 PLATINE DE CRYPTAGE 32 CODES
Permet des communications confidentielles en codant
le signal de la voix. Plus de 32 codes sont disponibles.
Cette platine n’est pas compatible avec l’UT-98
(utilisation soumise à autorisation).
